Сребърен флексмембранни превключвателиса вид гъвкав превключвател с нисък профил, който обикновено се използва в различни електронни устройства поради тяхната издръжливост, надеждност и рентабилност. Ето общ преглед на тяхната конструкция:

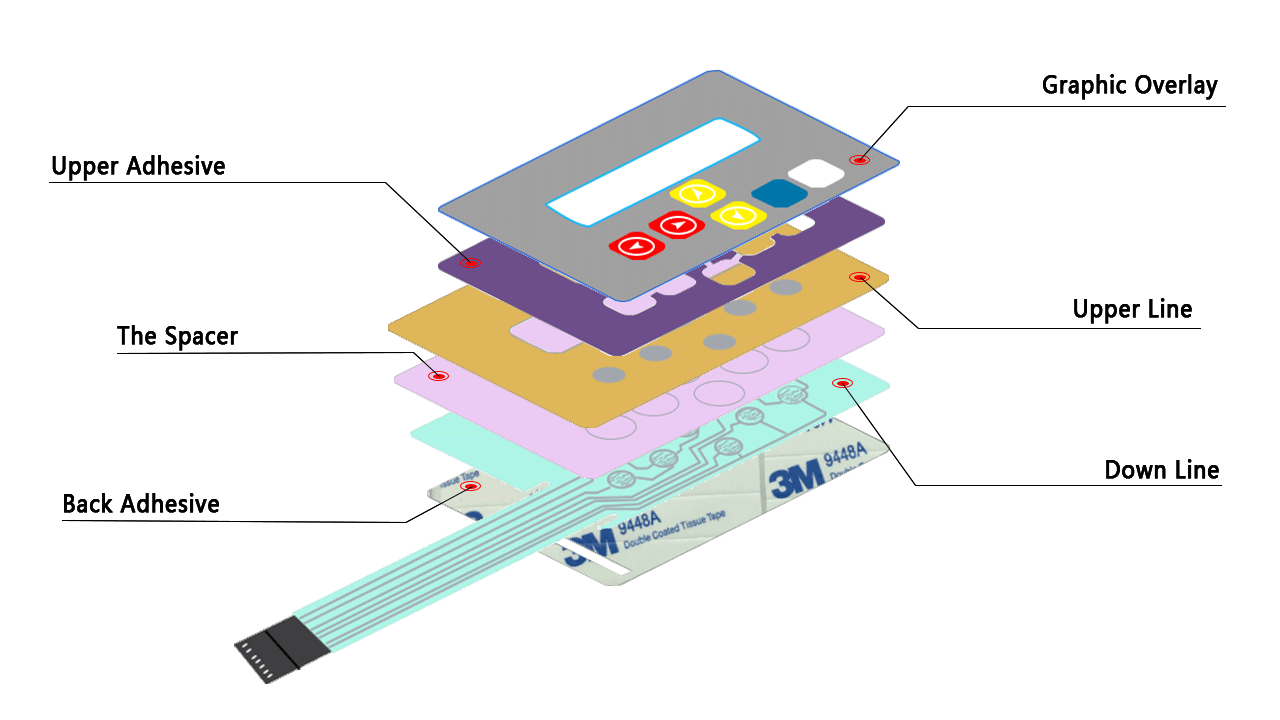

Анатомия на превключвател със сребърна гъвкава мембрана
1. Горно наслагване: Това е най-горният слой, с който потребителите взаимодействат. Обикновено се изработва от полиестер или поликарбонат и се отпечатва с графични елементи, икони и текст с помощта на UV-втвърдени мастила или мастила на базата на разтворители. Този слой често включва щамповане за тактилна обратна връзка.
2. Адхезивен слой: Този слой залепва горния слой към следващия слой. Тя трябва да бъде издръжлива и надеждна, за да издържи многократна употреба.
3. Графичен слой: Под адхезивния слой е графичният слой, който може да включва допълнителни отпечатани графики или индикатори.
4. Разделителен слой: Разделителният слой създава празнина между слоевете на веригата, като гарантира, че няма контакт, докато превключвателят не бъде натиснат. Този слой често има изрязани отвори, подравнени с местоположенията на превключвателя.
5. Слой на сребърната верига: Този слой съдържа отпечатаните сребърни проводими следи и контактните подложки на превключвателя. Сребърното мастило се отпечатва със ситопечат върху гъвкав субстрат, обикновено полиестер, образувайки електрическите пътища.
6. Долен слой на веригата: Подобно на слоя на сребърната верига, долният слой на веригата може също да бъде печатна схема върху полиестер. Той съдържа другата част от контактите на превключвателя и свързващите следи.
7. Заден адхезивен слой: Този последен адхезивен слой свързва целия модул на мембранния превключвател към подлежащото оборудване или корпуса на устройството.
8. Допълнителен поддържащ слой: Понякога се включва допълнителен поддържащ слой, за да се осигури допълнителна опора и твърдост. Този слой може да бъде направен от материали като алуминий или твърда пластмаса.
Процес на изграждане
1. Дизайн и печат: Дизайнът на превключвателя, включително графичното наслагване и схемата на веригата, е създаден с помощта на CAD софтуер. Графичните елементи се отпечатват върху горния слой с помощта на техники за ситопечат или дигитален печат.
2. Ситопечат на проводими следи: Сребърното проводящо мастило се отпечатва сито върху полиестерния субстрат, за да се оформят шарките на веригата. Този процес изисква прецизност, за да се осигурят точни електрически пътища.
3. Щанцоване: Слоеве като дистанционер, горно покритие и адхезивни слоеве се щанцоват, за да се създадат отвори и дупки за подравняване. Това гарантира правилно подравняване и функционалност на превключвателя.
4. Ламиниране: Различните слоеве се ламинират заедно, като обикновено се използват автоматизирани машини, за да се осигури прецизно подравняване. Адхезивните слоеве свързват компонентите, създавайки единна структура.
5. Сглобяване и тестване: Завършеният мембранен превключвател се монтира върху устройството. Тестването се провежда, за да се гарантира правилна функционалност, включително тестове за непрекъснатост и проверки на тактилна обратна връзка.
Приложения
Превключвателите със сребърна гъвкава мембрана се използват широко в индустрии като потребителска електроника, медицински устройства, индустриални контроли, автомобилни контроли и домакински уреди. Тяхната гъвкавост, издръжливост и лекота на персонализиране ги правят идеални за различни приложения, изискващи взаимодействие на потребителя с електронни устройства.
Искате ли по-подробна информация за всеки специфичен аспект на конструкцията или приложенията на превключватели със сребърна гъвкава мембрана?
Какви са ползите?
Ползите от описания продукт, който изглежда като тънка, запечатана конструкция (вероятно вид лепило или защитен филм), могат да бъдат обобщени, както следва:
1. Космическа ефективност:
- Изключително тънка конструкция: Спестява ценно дизайнерско пространство, което е от решаващо значение при компактни и гъсто опаковани устройства или приложения.
2. Издръжливост:
- Запечатана конструкция: Устойчив на влага и замърсители, което подобрява дълготрайността и надеждността в различни среди.
3. Ефективност на разходите:
- Ниска цена: Осигурява по-достъпно решение в сравнение с обемистите и скъпи електромеханични превключватели, което го прави икономичен избор за производителите.
4. Лесна поддръжка:
- Повърхност с нисък профил: Може лесно да се почиства, което допринася за по-добра хигиена и поддръжка, особено в приложения, където чистотата е от съществено значение.
Тези предимства правят такива материали силно желани в индустрии, които дават приоритет на компактния дизайн, издръжливостта, спестяването на разходи и лесната поддръжка, като електроника, медицински устройства и потребителски продукти.
Какви са опциите за дизайн?
Опциите за проектиране на интерфейси и контролни панели включват разнообразие от функции, които подобряват функционалността, издръжливостта и потребителското изживяване. Ето подробна разбивка:
1. Тактилна и нетактилна обратна връзка
- Тактилна обратна връзка: Осигурява физическа реакция при натискане на бутон, подобрявайки взаимодействието с потребителя.
- Метални тактилни куполи: Издръжлив и осигурява отчетливо усещане при щракване.
- Полиестерни тактилни куполи: По-мека обратна връзка в сравнение с металните куполи.
2. Графични наслагвания
- Релефна възглавница: Повдигнати области, които осигуряват меко, омекотено усещане.
- Релефен ръб: повдигнати ръбове около бутоните за по-дефинирана зона на допир.
3. Опции за фоново осветление
- Светловоден филм (LGF): Равномерно разпределя светлината през интерфейса.
- LED: Ярък, енергийно ефективен и предлага разнообразие от цветове.
- Електролуминесцентно (EL): Осигурява равномерно фоново осветление, подходящо за условия на слаба светлина.
- Оптични влакна: Може да създава сложни светлинни модели и ефекти.
4. Твърди поддръжници
- Алуминий: Осигурява здрава и издръжлива подложка.
- FR4: Огнеустойчива и здрава опция за основа, често използвана в печатни платки.
5. EMI/RFI екраниране
- Екраниране от електромагнитни смущения (EMI) и радиочестотни смущения (RFI): Предпазва електронните компоненти от смущения, като осигурява надеждна работа.
6. Печат с графично наслагване
- Дигитално отпечатано: Позволява изображения с висока разделителна способност и сложен дизайн.
- Ситопечат: Издръжлив и рентабилен за по-големи тиражи.
- Комбинация от двете: Комбинира предимствата на цифровия и ситопечат за сложни дизайни.
7. Прозорци на дисплея
- Прозрачни прозорци: Изчистете зоните за гледане на дисплеите.
- Затъмнени прозорци: Намалява отблясъците и подобрява четливостта в ярка среда.
8. Наслагване на текстури и покрития
- Селективни текстури: различни текстури в определени области за функционални или естетически цели.
- UV твърдо покритие на повърхността: Подобрява издръжливостта, устойчивостта на надраскване и дълголетието.
Тези опции за проектиране предоставят набор от решения, съобразени със специфичните изисквания на приложението, като подобряват както функционалността, така и потребителското изживяване на контролните панели и интерфейси.
